Warum brauchen kommunale Systeme Rückstausicherung?
Kommunale Abwassersysteme stehen vor wachsenden Herausforderungen. Steigende Niederschlagsintensitäten, alternde Infrastruktur und zunehmende Versiegelung führen zu häufigeren Überlastungssituationen in der Kanalisation.
Die wirtschaftlichen Folgen von Rückstauschäden

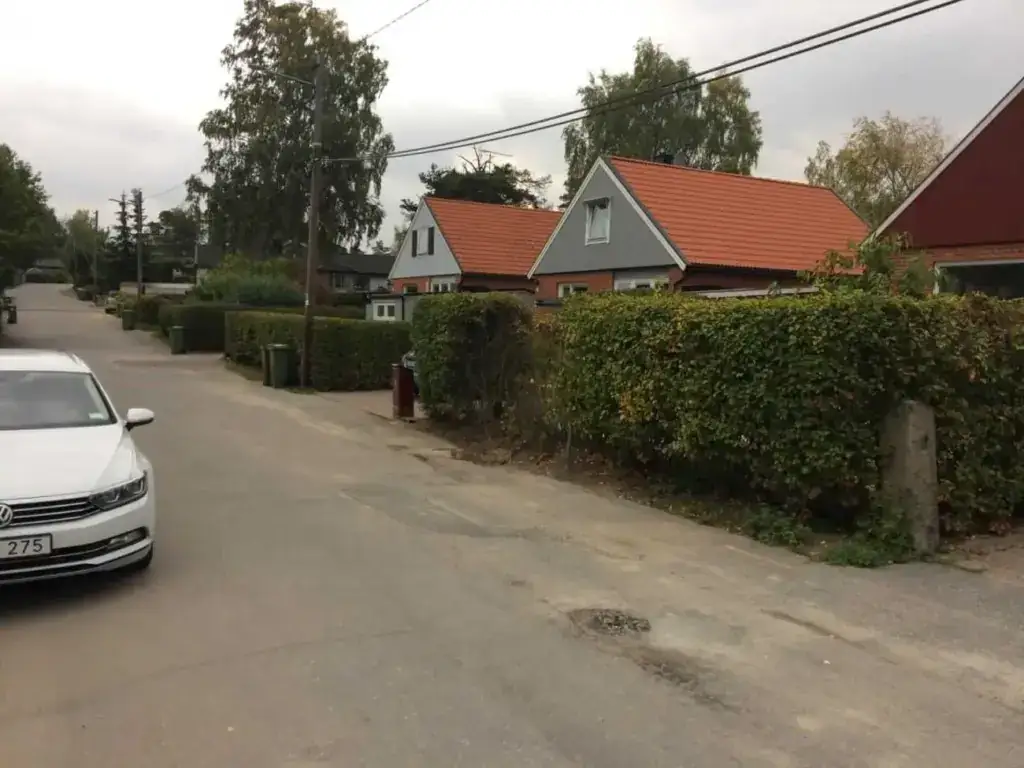

Ursachen für Rückstau in der Kanalisation
Rückstau entsteht, wenn der Abfluss im Kanalsystem behindert wird und Wasser zurückfließt. Die häufigsten Ursachen in kommunalen Netzen sind:
-
Starkregenereignisse
Intensive Niederschläge überlasten die Kanalkapazität. Die Regenmengen übersteigen die Dimensionierung des Netzes. -
Pumpwerksausfall
Bei Stromausfall oder technischem Defekt versagen elektrische Pumpstationen – Wasser staut zurück. -
Kanalverstopfungen
Ablagerungen, Wurzeleinwuchs oder Fremdkörper reduzieren den Durchflussquerschnitt. -
Hochwasserereignisse
Steigende Vorfluterpegel verhindern den freien Abfluss und drücken Wasser in die Kanalisation zurück. -
Hydraulische Überlastung
Zunehmende Flächenversiegelung erhöht den Oberflächenabfluss bei gleichbleibender Kanalkapazität.
Technische Lösungen für kommunale Rückstausicherung
Für kommunale Abwassersysteme stehen verschiedene technische Lösungsansätze zur Verfügung. Die Wahl hängt von Anwendungsfall, Rohrdurchmesser und spezifischen Anforderungen ab.

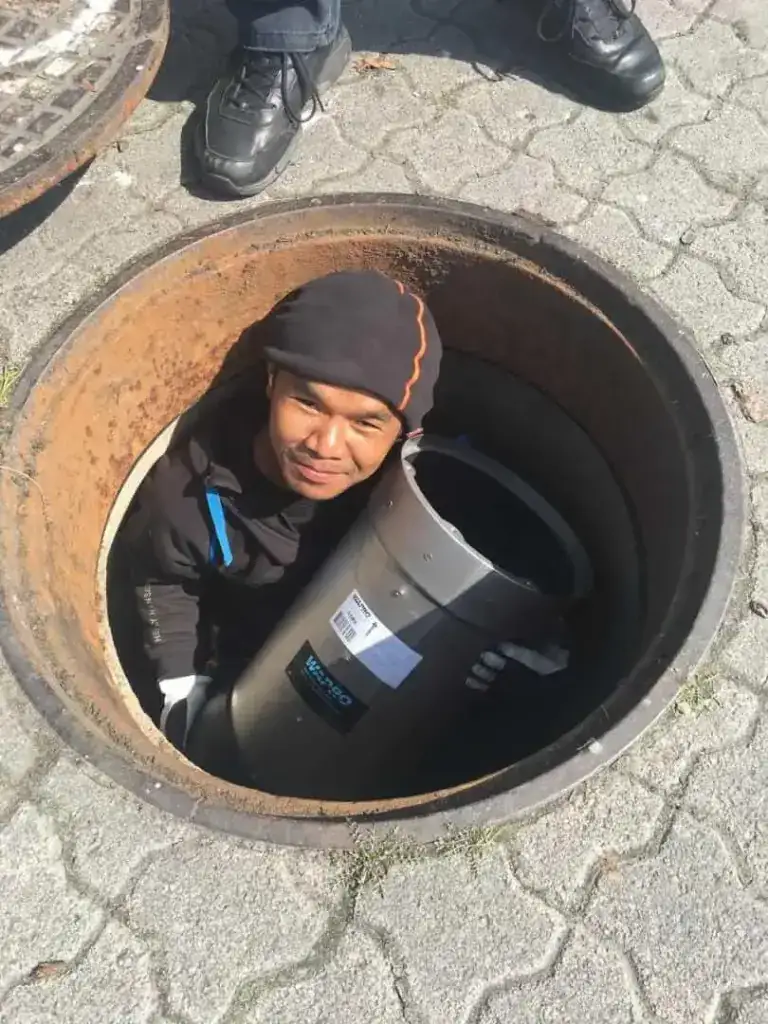

Membranbasierte Rückschlagventile
Membranventile wie WaStop arbeiten passiv und gravity-basiert. Die elastische Membran öffnet bei Normaldurchfluss und verschließt das Rohr bei Gegendruck automatisch.
- Voller Durchflussquerschnitt bei Normalbetrieb
- Keine beweglichen mechanischen Teile
- Funktioniert ohne Strom
- Selbstreinigend durch Schwallspülung
- Wartungsintervall: alle 2-5 Jahre

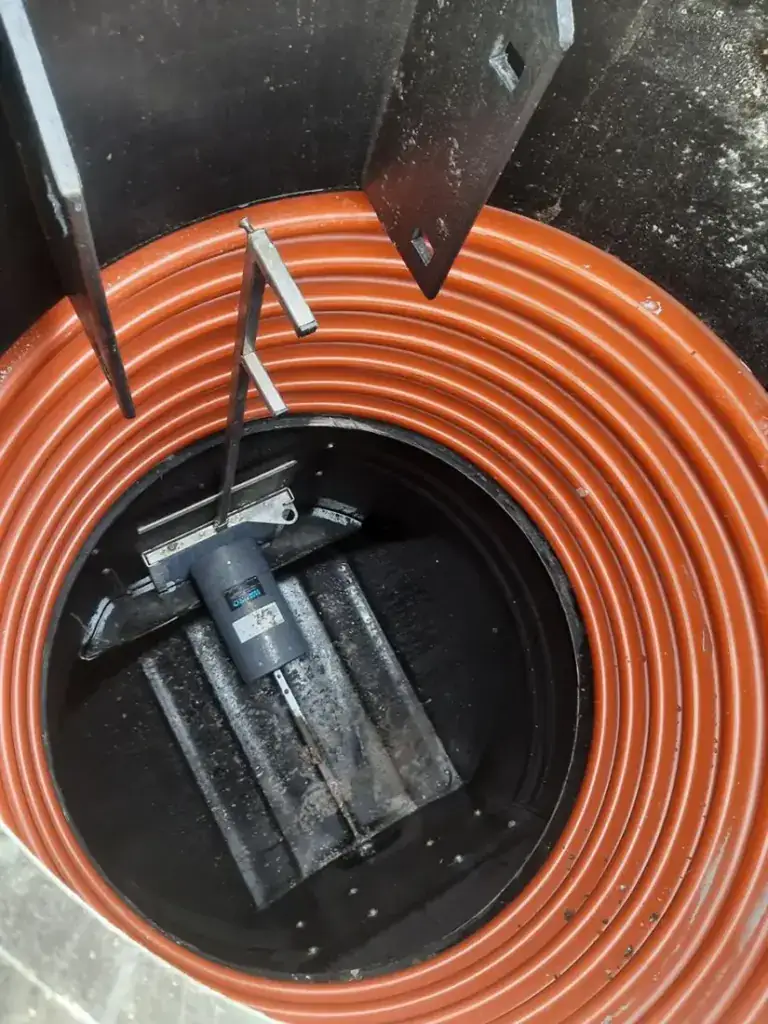

Schachtintegrierte Rückstausicherung
Für bestehende Schachtbauwerke bietet WaBack eine effiziente Lösung. Das System wird direkt in den Schacht integriert und ermöglicht einfachen Zugang für Inspektion und Wartung.
Absperrschieber für aktive Steuerung
WaGate Absperrschieber ermöglichen die aktive Steuerung des Wasserflusses. Sie können manuell, motorisch oder pneumatisch betätigt werden und eignen sich für Anwendungen, die gezielte Durchflussregulierung erfordern.
Systemvergleich: Welche Lösung für welchen Einsatz?
| Kriterium | Membranventil | Rückstauklappe | Absperrschieber |
|---|---|---|---|
| Durchflussquerschnitt | 100% offen | 80-90% offen | 100% offen |
| Druckverlust | Minimal | Mittel | Minimal |
| Stromversorgung | Nicht erforderlich | Nicht erforderlich | Je nach Antrieb |
| Wartungsaufwand | Gering (2-5 Jahre) | Mittel (jährlich) | Mittel |
| Rückstauhöhe | Bis 8000mm | Bis 2000mm | Unbegrenzt |
| Verschmutztes Wasser | Geeignet | Bedingt geeignet | Geeignet |
| Größenbereich | DN75-DN2000 | DN100-DN600 | DN150-DN3000 |
Normen und Vorschriften
Rückstausicherungen in kommunalen Abwassersystemen unterliegen verschiedenen technischen Regelwerken:
- DIN EN 13564 – Rückstauverschlüsse für Gebäude
- DIN EN 12056 – Schwerkraftentwässerungsanlagen innerhalb von Gebäuden
- DWA-A 139 – Einbau und Prüfung von Abwasserleitungen und -kanälen
- EN 1253 – Abläufe für Gebäude
Wapro-Produkte sind von unabhängigen Prüfinstituten zertifiziert:
- Kiwa – Europäische Zertifizierung für Wasser- und Abwasserprodukte
- Utah State University – Hydraulische Leistungstests
Planung und Auslegung
Die korrekte Dimensionierung der Rückstausicherung ist entscheidend für die Funktion. Folgende Faktoren sind bei der Planung zu berücksichtigen:
Auslegungskriterien
- Rohrdurchmesser (DN) – Die Rückstausicherung muss zum vorhandenen Rohrsystem passen
- Erwartete Rückstauhöhe – Bestimmt die erforderliche Druckfestigkeit
- Durchflussmedium – Schmutzwasser, Regenwasser oder Mischwasser
- Einbausituation – Schacht, Freispiegelleitung oder Druckleitung
- Zugänglichkeit – Für Wartung und Inspektion
- Hydraulische Berechnungen
- CAD-Zeichnungen und Einbauanleitungen
- Ausschreibungstexte (GAEB/D81)
- Vor-Ort-Beratung bei Bedarf
