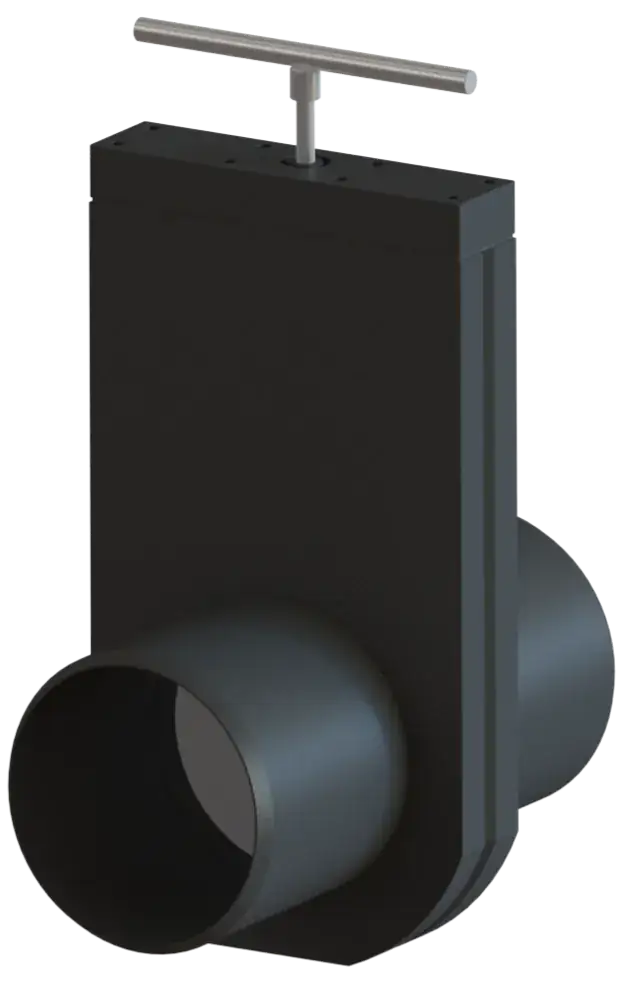

SVL
Einseitig dichtendes Absperrventil für Oberflächenwasser, Industrieabwasser und Aquakultur. Selbstreinigende Bauweise mit arretierbarem Hebel und freiem Durchfluss – korrosionsbeständig und für Erdverlegung geeignet.
WaGate Absperrventile
Absperrventile
Für kommunale Betreiber und Industrieanlagen bieten WaGate Absperrventile eine zuverlässige Lösung zur Inline-Absperrung. Ob Notfallsicherung bei Verkehrsunfällen, Schutz von Pumpstationen bei Wartungseinsätzen oder schnelle Isolation von Leitungsabschnitten in Produktionsbetrieben – die Ventile ermöglichen gezielte Steuerung des Durchflusses im Regen- und Abwassernetz.
Anfrage stellen
WaGate Absperrventile Modelle
Unser Sortiment an Absperrventilen für unterschiedliche Einbausituationen in kommunalen Netzen und Industrieanlagen.

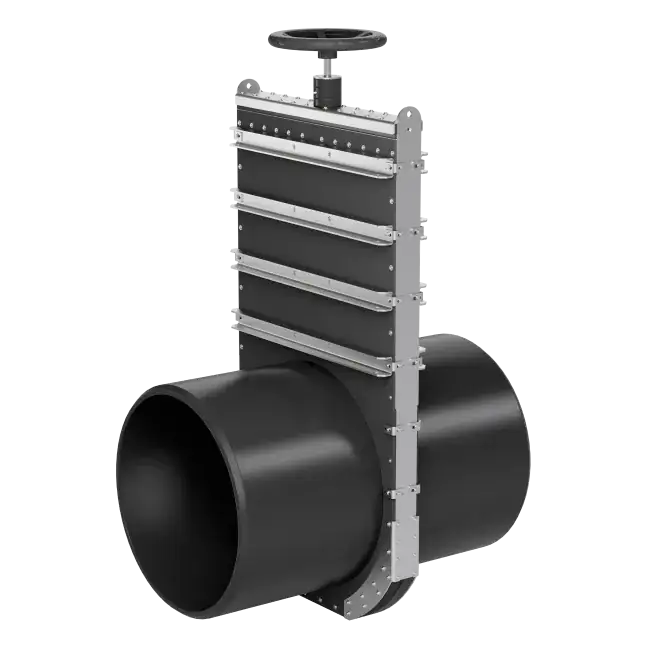

SVM
Kompaktes Absperrventil für einseitigen Druck in Oberflächen- und Prozesswassersystemen. Selbstreinigende Tasche mit geringem Drehmoment – robust und langlebig für anspruchsvolle Einsatzbedingungen.
RVL
Beidseitig dichtendes Ventil für Prozess- und Reinwassersysteme sowie Fischzuchtanlagen. Doppelte Abdichtung mit Druckstangenbedienung – wartungsarm und für hohe Belastungen ausgelegt.
RVM
Beidseitiges Absperrventil mit abnehmbarem Deckel für einfache Wartung. Doppeldichtung und flexible Anschlüsse – ideal für Schacht- oder Erdeinbau in Prozess- und Reinwasseranlagen.
Spezifikationen nach Modell
Detaillierte technische Daten für alle WaGate Absperrventile (DN 110 – DN 1200)
SVL – Schieberventil mit Steuerstange
DN 110 – DN 315Manuell betätigt | Steuerstange | Direkte Erdverlegung
| Modell | DN | Gewicht (kg) | Höhe (mm) | Gesamthöhe (mm) | Breite (mm) | Druck |
|---|---|---|---|---|---|---|
| SVL 110 | DN 110 | 4.7 | 341 | 536 | 192 | 20 mH₂O |
| SVL 125 | DN 125 | 5.5 | 369 | 573 | 208 | 20 mH₂O |
| SVL 160 | DN 160 | 7.1 | 443 | 687 | 243 | 20 mH₂O |
| SVL 200 | DN 200 | 9.6 | 518 | 802 | 280 | 10 mH₂O |
| SVL 315 | DN 315 | 23 | 746 | 1152 | 395 | 10 mH₂O |
SVM-TG – Schieberventil mit Handrad
DN 110 – DN 1200Handradbetätigung | Nicht aufsteigende Spindel | Selbstreinigend
| Modell | DN | Gewicht (kg) | Höhe (mm) | Gesamthöhe (mm) | Breite (mm) | Druck |
|---|---|---|---|---|---|---|
| SVM-TG 110 | DN 110 | 10 | 382 | 490 | 209 | 60 mH₂O |
| SVM-TG 125 | DN 125 | 11 | 414 | 522 | 223 | 60 mH₂O |
| SVM-TG 160 | DN 160 | 14 | 480 | 588 | 253 | 60 mH₂O |
| SVM-TG 200 | DN 200 | 19 | 539 | 647 | 288 | 60 mH₂O |
| SVM-TG 250 | DN 250 | 33 | 636 | 744 | 336 | 40 mH₂O |
| SVM-TG 315 | DN 315 | 37 | 735 | 842 | 392 | 40 mH₂O |
| SVM-TG 400 | DN 400 | 68 | 925 | 1032 | 486 | 20 mH₂O |
| SVM-TG 450 | DN 450 | 67 | 1030 | 1136 | 545 | 20 mH₂O |
| SVM-TG 500 | DN 500 | 99 | 1087 | 1194 | 595 | 20 mH₂O |
| SVM-TG 560 | DN 560 | 155 | 1256 | 1462 | 638 | 20 mH₂O |
| SVM-TG 630 | DN 630 | 159 | 1350 | 1550 | 719 | 20 mH₂O |
| SVM-TG 710 | DN 710 | 254 | 1558 | 1752 | 812 | 10 mH₂O |
| SVM-TG 800 | DN 800 | 296 | 1768 | 1975 | 912 | 10 mH₂O |
| SVM-TG 900 | DN 900 | 395 | 1948 | 2155 | 1012 | 10 mH₂O |
| SVM-TG 1000 | DN 1000 | 518 | 2173 | 2379 | 1112 | 5 mH₂O |
| SVM-TG 1200 | DN 1200 | 756 | 2549 | 2755 | 1312 | 5 mH₂O |
RVL – Regelventil mit Steuerstange
DN 110 – DN 315Beidseitig dichtend | Steuerstange | Durchflussregelung
| Modell | DN | Gewicht (kg) | Höhe (mm) | Gesamthöhe (mm) | Breite (mm) | Druck |
|---|---|---|---|---|---|---|
| RVL 110 | DN 110 | 5 | 341 | 536 | 192 | 20 mH₂O |
| RVL 125 | DN 125 | 6 | 369 | 573 | 208 | 20 mH₂O |
| RVL 160 | DN 160 | 7.4 | 443 | 687 | 243 | 20 mH₂O |
| RVL 200 | DN 200 | 10 | 518 | 802 | 280 | 10 mH₂O |
| RVL 250 | DN 250 | 13.2 | 618 | 952 | 330 | 10 mH₂O |
| RVL 315 | DN 315 | 23 | 746 | 1152 | 395 | 10 mH₂O |
RVM-TG – Regelventil mit Handrad
DN 110 – DN 800Beidseitig dichtend | Handradbetätigung | Abnehmbarer Deckel
| Modell | DN | Gewicht (kg) | Höhe (mm) | Gesamthöhe (mm) | Breite (mm) | Druck |
|---|---|---|---|---|---|---|
| RVM-TG 110 | DN 110 | 10 | 382 | 490 | 209 | 60 mH₂O |
| RVM-TG 125 | DN 125 | 11 | 414 | 522 | 223 | 60 mH₂O |
| RVM-TG 160 | DN 160 | 14 | 480 | 588 | 253 | 60 mH₂O |
| RVM-TG 200 | DN 200 | 19 | 539 | 647 | 288 | 60 mH₂O |
| RVM-TG 250 | DN 250 | 33 | 636 | 744 | 336 | 40 mH₂O |
| RVM-TG 315 | DN 315 | 37 | 735 | 842 | 392 | 40 mH₂O |
| RVM-TG 400 | DN 400 | 70 | 925 | 1032 | 486 | 20 mH₂O |
| RVM-TG 450 | DN 450 | 67 | 1031 | 1290 | 545 | 20 mH₂O |
| RVM-TG 500 | DN 500 | 99 | 1087 | 1194 | 595 | 20 mH₂O |
| RVM-TG 560 | DN 560 | 155 | 1256 | 1462 | 638 | 20 mH₂O |
| RVM-TG 630 | DN 630 | 148 | 1350 | 1550 | 719 | 20 mH₂O |
| RVM-TG 710 | DN 710 | 203 | 1566 | 1744 | 812 | 10 mH₂O |
| RVM-TG 800 | DN 800 | 264 | 1768 | 2018 | 912 | 10 mH₂O |
Material: Ventilkörper PE, Dichtung EPDM, Messer EN 1.4404 (AISI 316L), Spindel EN 1.4571 | Norm: DIN 19569-4 Klasse 5 | Betriebstemperatur: -25°C bis +40°C
Warum WaGate Absperrventile?
Vielseitige Inline-Absperrung für Notfälle und Wartung.
Inline-Integration
Direkte Integration in bestehende Regenwasser- und Abwasserleitungen ohne aufwändige Umbauten.
Notabsperrung
Schnelle Isolierung bei Unfällen – verhindert das Eindringen von Schadstoffen ins Kanalnetz.
Wartungsfreundlich
Absperrung von Zuläufen zu Pumpstationen ermöglicht sichere Wartungsarbeiten.
Industrietauglich
Geeignet für industrielle Anwendungen – auch zum Stoppen von Löschwasser im Leitungsnetz.
