SPS-TG
Wandmontierter Absperrschieber für einseitigen Druck in Abwasser- und Regenwassersystemen. Integrierte Spindel, austauschbare Dichtung und korrosionsfreie Konstruktion.
WaGate
Absperrschieber
WaGate ist der robuste Absperrschieber für kommunale Abwassernetze. Mit seiner zuverlässigen Konstruktion ermöglicht er die kontrollierte Absperrung von Leitungen – für Wartung, Notfälle oder Durchflusssteuerung.
Anfrage stellen
WaGate Absperrschieber Modelle
Absperrschieber für unterschiedliche Drucksituationen und Einbauanforderungen in kommunalen Abwasser- und Regenwassersystemen.

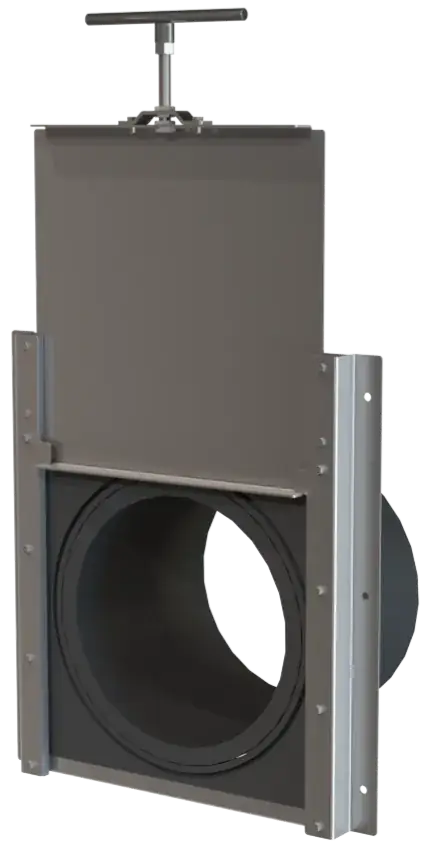

SPS-RTL
Für dichte Einbauten in Regen- und Abwassersystemen sowie Fischerei und Landwirtschaft. Mit Wandmontage, wechselbarer Dichtung und verriegelter Offenstellung.

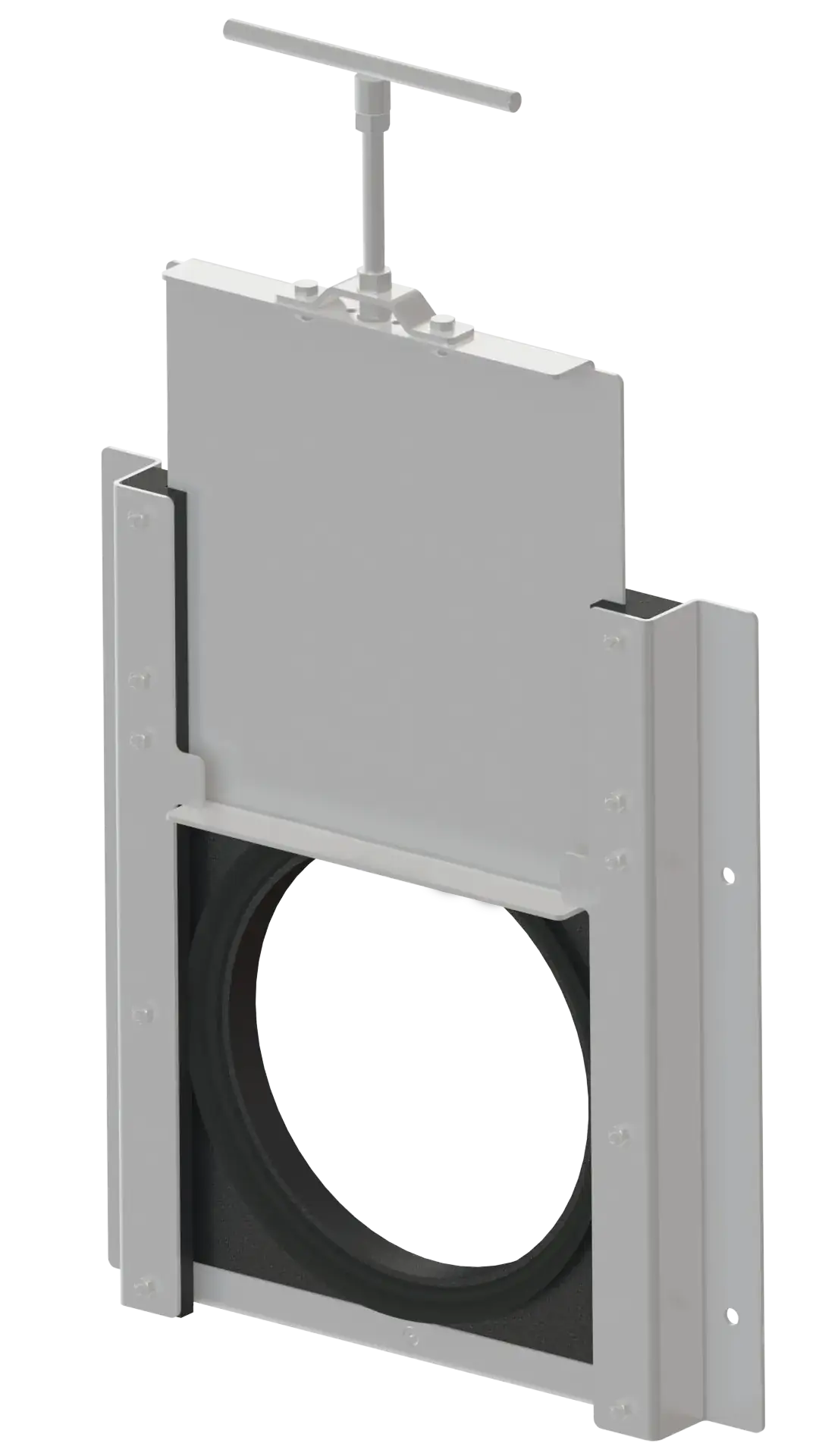

SPS-TL
Für sicheren Durchfluss in Regen- und Abwassersystemen sowie Prozessbereichen. Absperrschieber für Druck mit Wandmontage und wechselbarer Dichtung.

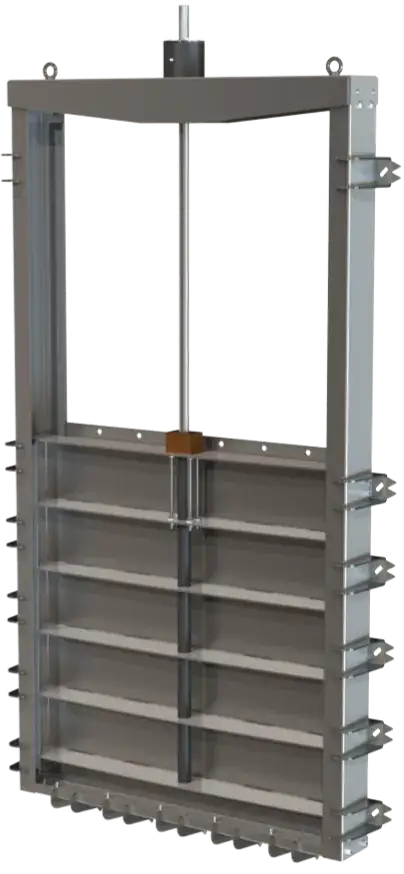

SPM-S-TG
Absperrschieber für beidseitige Abdichtung in Oberflächenwasser, Abwasser und Industrie. Niedrige Bauhöhe mit doppelter Dichtung und selbsttragender Montage.

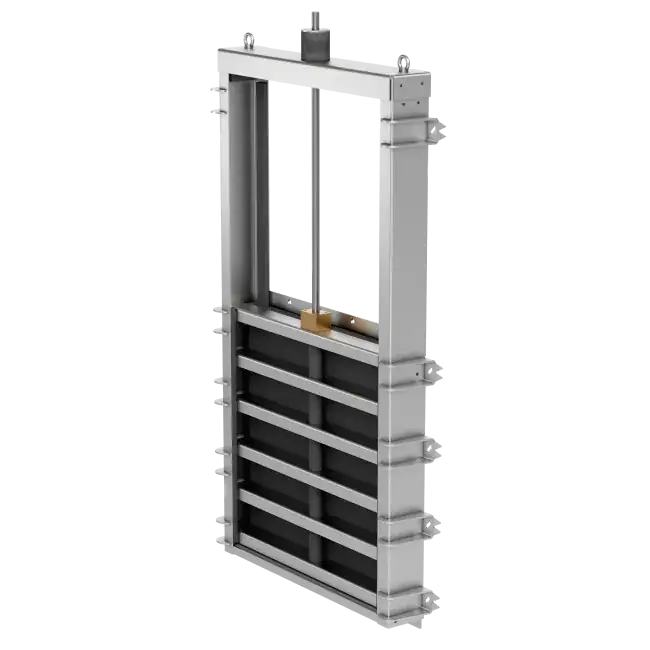

SPM-P-TG
Kanaloptimierter HDPE-Absperrschieber für beidseitige Abdichtung. Verstärkter Schütz mit doppelter Dichtung und selbsttragender Konstruktion für Industrie- und Prozesssysteme.
SPK-TG
Kompakter Absperrschieber für beidseitige Abdichtung in Regen- und Abwasser sowie Prozessbereichen. Mehrlagige Bauform mit selbstständiger Wandmontage.

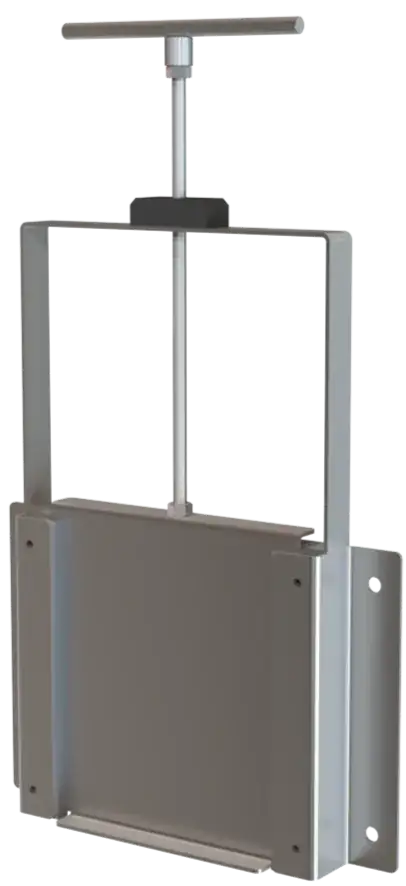

MTV
Absperrschieber zur Wandmontage für Durchflusssteuerung an Straßen und Autobahnen. Profilierte Dichtung und manuelle Bedienung – zugelassen durch Straßenbehörden.

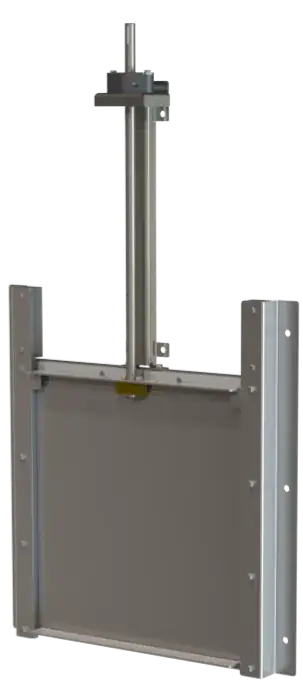

MPV-TG
Kompakter Absperrschieber für Regen- und Abwasser bei niedrigem Druck. Integrierte Spindel mit profilierter Dichtung – ideal für Straßenentwässerung und Landwirtschaft.

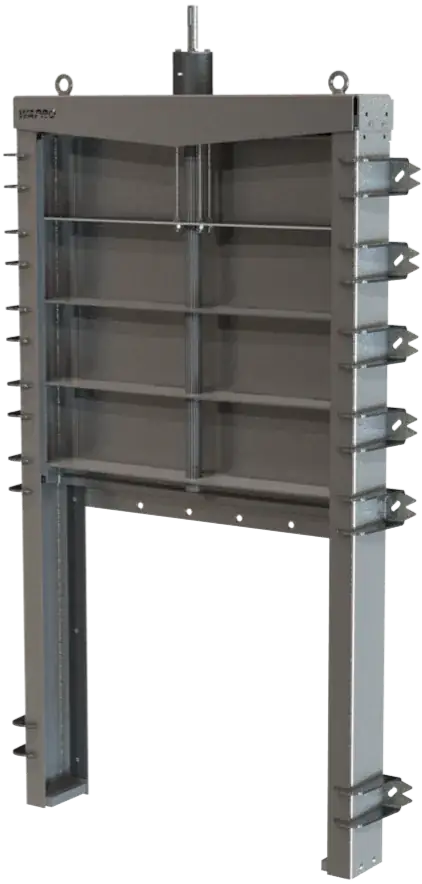

OPV
Korrosionsfreier Absperrschieber für Niveauregulierung in Oberflächen-, Abwasser- und Prozesswassersystemen. Zweiseitige Abdichtung mit selbsttragender Konstruktion.
Detaillierte Spezifikationen
Technische Daten aller WaGate Absperrschieber-Modelle – direkt vom Hersteller.
SPS-TG – Absperrschieber mit Handrad
DN 200 – DN 630Wandmontierter Absperrschieber für einseitigen Druck in Abwasser- und Regenwassersystemen. Integrierte Spindel, austauschbare Dichtung und korrosionsfreie Konstruktion.
| Modell | DN | Dimension (mm) | Höhe (mm) | Breite (mm) | Gewicht (kg) | Schiebertiefe (mm) | Spindel-Ø (mm) |
|---|---|---|---|---|---|---|---|
| SPS-TG 200 | DN 200 | 200 | 600 | 406 | 11 | 87 | 18 |
| SPS-TG 250 | DN 250 | 250 | 700 | 456 | 13 | 87 | 18 |
| SPS-TG 315 | DN 315 | 315 | 805 | 521 | 16 | 87 | 18 |
| SPS-TG 400 | DN 400 | 400 | 1000 | 606 | 21 | 87 | 18 |
| SPS-TG 500 | DN 500 | 502 | 1201 | 706 | 29 | 88 | 22 |
| SPS-TG 630 | DN 630 | 630 | 1443 | 836 | 38 | 90 | 22 |
SPS-RTL – Absperrschieber mit Steuerstange
DN 200 – DN 630Für dichte Einbauten in Regen- und Abwassersystemen sowie Fischerei und Landwirtschaft. Mit Wandmontage, wechselbarer Dichtung und verriegelter Offenstellung.
| Modell | DN | Dimension (mm) | Höhe (mm) | Breite (mm) | Gewicht (kg) | Schiebertiefe (mm) |
|---|---|---|---|---|---|---|
| SPS-RTL 200 | DN 200 | 200 | 420 | 406 | 8 | 62 |
| SPS-RTL 250 | DN 250 | 250 | 550 | 456 | 10 | 62 |
| SPS-RTL 315 | DN 315 | 315 | 550 | 521 | 12 | 62 |
| SPS-RTL 400 | DN 400 | 400 | 680 | 606 | 16 | 62 |
| SPS-RTL 500 | DN 500 | 500 | 810 | 706 | 21 | 62 |
| SPS-RTL 630 | DN 630 | 630 | 940 | 836 | 27 | 62 |
SPS-TL – Absperrschieber mit Steuerstange (Druckbeständig)
DN 200 – DN 630Für sicheren Durchfluss in Regen- und Abwassersystemen sowie Prozessbereichen. Absperrschieber für Druck mit Wandmontage und wechselbarer Dichtung.
| Modell | DN | Dimension (mm) | Höhe (mm) | Breite (mm) | Gewicht (kg) | Druck (mWS) | Schiebertiefe (mm) |
|---|---|---|---|---|---|---|---|
| SPS-TL 200 | DN 200 | 200 | 434 | 406 | 8 | 4 | 66 |
| SPS-TL 250 | DN 250 | 250 | 484 | 456 | 10 | 4 | 66 |
| SPS-TL 315 | DN 315 | 315 | 550 | 521 | 12 | 4 | 66 |
| SPS-TL 400 | DN 400 | 400 | 634 | 606 | 16 | 4 | 73 |
| SPS-TL 500 | DN 500 | 500 | 732 | 706 | 21 | 3 | 79 |
| SPS-TL 630 | DN 630 | 630 | 860 | 836 | 28 | 3 | 80 |
SPK-TG – Kompakter Absperrschieber
DN 150 – DN 800Kompakter Absperrschieber für beidseitige Abdichtung in Regen- und Abwasser sowie Prozessbereichen. Mehrlagige Bauform mit selbstständiger Wandmontage.
| Modell | DN | Dimension (mm) | Höhe (mm) | Breite (mm) | Gewicht (kg) | Druck (mWS) | Schiebertiefe (mm) | Spindel-Ø (mm) |
|---|---|---|---|---|---|---|---|---|
| SPK-TG 150 | DN 150 | 150 | 573 | 352 | 14 | 6 | 75 | 18 |
| SPK-TG 200 | DN 200 | 200 | 573 | 352 | 14 | 6 | 75 | 18 |
| SPK-TG 250 | DN 250 | 250 | 673 | 402 | 16 | 6 | 75 | 18 |
| SPK-TG 315 | DN 315 | 315 | 848 | 481 | 24 | 6 | 80 | 18 |
| SPK-TG 400 | DN 400 | 400 | 1016 | 588 | 36 | 6 | 92 | 18 |
| SPK-TG 500 | DN 500 | 500 | 1255 | 690 | 54 | 6 | 92 | 22 |
| SPK-TG 630 | DN 630 | 630 | 1516 | 820 | 86 | 5 | 105 | 22 |
| SPK-TG 710 | DN 710 | 710 | 1676 | 910 | 107 | 3 | 100 | 25 |
| SPK-TG 800 | DN 800 | 800 | 1857 | 1000 | 130 | 3 | 105 | 25 |
SPM-S TG – Absperrschieber für große Durchmesser
DN 800 – DN 1400Absperrschieber für beidseitige Abdichtung in Oberflächenwasser, Abwasser und Industrie. Niedrige Bauhöhe mit doppelter Dichtung und selbsttragender Montage.
| Modell | DN | Dimension (mm) | Höhe (mm) | Breite (mm) | Gewicht (kg) | Druck (mWS) | Schiebertiefe (mm) | Spindel-Ø (mm) |
|---|---|---|---|---|---|---|---|---|
| SPM-S TG 800 | DN 800 | 800 | 1824 | 1130 | 150 | 6 | 180 | 25 |
| SPM-S TG 900 | DN 900 | 900 | 2024 | 1230 | 175 | 6 | 180 | 25 |
| SPM-S TG 1000 | DN 1000 | 1000 | 2224 | 1330 | 197 | 6 | 180 | 30 |
| SPM-S TG 1200 | DN 1200 | 1200 | 2624 | 1530 | 252 | 6 | 180 | 30 |
| SPM-S TG 1400 | DN 1400 | 1400 | 3024 | 1730 | 329 | 6 | 180 | 30 |
SPM-P TG – Kanaloptimierter Absperrschieber
DN 800 – DN 1400Kanaloptimierter HDPE-Absperrschieber für beidseitige Abdichtung. Verstärkter Schütz mit doppelter Dichtung und selbsttragender Konstruktion für Industrie- und Prozesssysteme.
| Modell | DN | Dimension (mm) | Höhe (mm) | Breite (mm) | Gewicht (kg) | Druck (mWS) | Schiebertiefe (mm) | Spindel-Ø (mm) |
|---|---|---|---|---|---|---|---|---|
| SPM-P TG 800 | DN 800 | 800 | 1824 | 1130 | 150 | 6 | 180 | 25 |
| SPM-P TG 900 | DN 900 | 900 | 2024 | 1230 | 175 | 6 | 180 | 25 |
| SPM-P TG 1000 | DN 1000 | 1000 | 2224 | 1330 | 197 | 6 | 180 | 30 |
| SPM-P TG 1200 | DN 1200 | 1200 | 2624 | 1530 | 251 | 6 | 180 | 30 |
| SPM-P TG 1400 | DN 1400 | 1400 | 3024 | 1730 | 313 | 6 | 180 | 30 |
MPV-TG – Kompakter Niederdruck-Absperrschieber
DN 200 – DN 630Kompakter Absperrschieber für Regen- und Abwasser bei niedrigem Druck. Integrierte Spindel mit profilierter Dichtung – ideal für Straßenentwässerung und Landwirtschaft.
| Modell | DN | Dimension (mm) | Höhe (mm) | Breite (mm) | Gewicht (kg) | Druck (mWS) | Schiebertiefe (mm) | Spindel-Ø (mm) |
|---|---|---|---|---|---|---|---|---|
| MPV-TG 200 | DN 200 | 200 | 350 | 330 | 8 | 4 | 99 | 18 |
| MPV-TG 250 | DN 250 | 250 | 400 | 380 | 9 | 4 | 99 | 18 |
| MPV-TG 315 | DN 315 | 315 | 465 | 445 | 12 | 4 | 99 | 18 |
| MPV-TG 400 | DN 400 | 400 | 634 | 606 | 18 | 3 | 83 | 18 |
| MPV-TG 500 | DN 500 | 500 | 732 | 706 | 26 | 3 | 93 | 22 |
| MPV-TG 630 | DN 630 | 630 | 860 | 836 | 33 | 3 | 94 | 22 |
MTV & OPV – Auf Anfrage
MTV (DN 110 – DN 160): Manueller Durchflussschieber für Straßenentwässerung.
OPV: Überlaufschieber für Niveauregulierung.
Detaillierte Spezifikationen für diese Modelle erhalten Sie auf Anfrage. Kontaktieren Sie uns für ein individuelles Angebot.
Der Bedarf: Kontrollierte Absperrung
Kommunale Abwassernetze erfordern die Möglichkeit zur gezielten Absperrung einzelner Leitungsabschnitte – für planmäßige Wartung oder im Notfall.
Typische Anforderungen:
- Absperrung bei Wartungsarbeiten
- Notfall-Absperrung bei Rohrbrüchen
- Steuerung des Durchflusses im Netz
- Integration in Fernwirksysteme
- Zuverlässigkeit auch nach Jahren ohne Betätigung
Die Lösung: WaGate Absperrschieber
WaGate bietet zuverlässige Absperrung in kommunalen Abwassernetzen. Die robuste Konstruktion gewährleistet einwandfreie Funktion auch nach langen Standzeiten.
Vorteile:
- Robuste, korrosionsbeständige Bauweise
- Zuverlässige Dichtung auch nach Jahren
- Manueller oder automatischer Betrieb
- Integration in Fernwirksysteme möglich
- Geringer Wartungsaufwand
Technische Daten
| Anwendung | Kommunale Abwassernetze |
|---|---|
| Bedienung | Manuell oder automatisiert |
| Antriebsoptionen | Handrad, Elektrisch, Hydraulisch |
| Material | Edelstahl / Gusseisen |
| Dichtung | Elastomer (EPDM) |
| Fernsteuerung | Optional verfügbar |
|---|---|
| Stellungsanzeige | Mechanisch oder elektrisch |
| Wartung | Jährliche Funktionsprüfung |
| Lebensdauer | 25+ Jahre |
| Normen | EN / DIN konform |
Warum WaGate?
Zuverlässige Absperrung für kritische Infrastruktur.
Robuste Konstruktion
Korrosionsbeständige Materialien für lange Lebensdauer auch unter rauen Bedingungen im Abwassernetz.
Flexible Antriebsoptionen
Wählen Sie zwischen manuellem Handrad, elektrischem oder hydraulischem Antrieb – passend für Ihre Anforderungen.
Fernsteuerung
Integration in bestehende Fernwirksysteme für zentrale Überwachung und Steuerung Ihres Kanalnetzes.
Wartungsarm
Konstruiert für minimalen Wartungsaufwand. Zuverlässige Funktion auch nach langen Standzeiten ohne Betätigung.
Häufig gestellte Fragen
Wofür wird der WaGate Absperrschieber eingesetzt?
WaGate wird für die kontrollierte Absperrung von Abwasserleitungen eingesetzt – bei Wartungsarbeiten, Notfällen oder zur Steuerung des Durchflusses in kommunalen Kanalnetzen.
Kann WaGate automatisiert werden?
Ja, WaGate kann sowohl manuell als auch mit elektrischen oder hydraulischen Antrieben automatisiert betrieben werden. Eine Fernsteuerung ist ebenfalls möglich.
Wie wartungsarm ist WaGate?
WaGate ist für minimalen Wartungsaufwand konstruiert. Die robuste Bauweise mit korrosionsbeständigen Materialien gewährleistet eine lange Lebensdauer auch unter rauen Bedingungen.
Funktioniert WaGate auch nach längerer Standzeit?
Ja, WaGate ist speziell so konstruiert, dass er auch nach Jahren ohne Betätigung zuverlässig funktioniert. Die Dichtungen und Mechanismen sind für lange Standzeiten ausgelegt.
WaGate für Ihr Kanalnetz
Sie benötigen zuverlässige Absperrungen in Ihrem Abwassernetz? Kontaktieren Sie uns für eine Beratung.
