Häufig gestellte Fragen

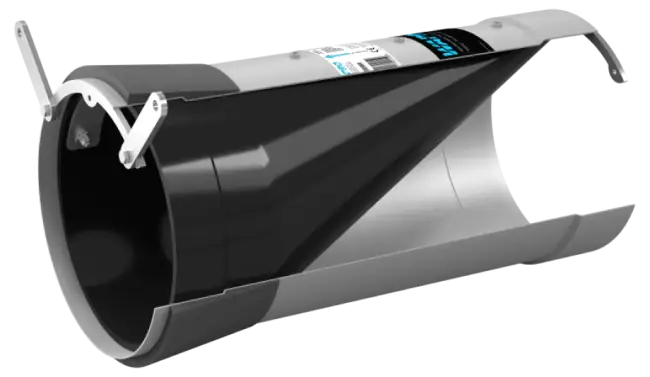

WaStop ist ein Membran-Rückschlagventil, das bei Rückstau automatisch schließt. Die flexible Membran reagiert auf Gegendruck und verhindert, dass Wasser aus dem Kanal zurückfließt.

Vorteile für kommunale Systeme:

• Gravity-basiert – funktioniert ohne Strom
• Bis zu 8 Meter Rückstauhöhe (härte Membran)
• Voller Durchflussquerschnitt – minimaler Druckverlust
• Selbstreinigend durch pulsierenden Abfluss

WaStop ist in DN80 bis DN2000 (NPS 3–80) verfügbar. Diese Größenrange deckt:

• Kommunale Hauptsammler
• Industrielle Abwasserleitungen
• Pumpwerksausläufe
• Regenwasserkanäle

Gängige Größen (DN75-1000) sind Lagerartikel. Sondergrößen: 4-6 Wochen Lieferzeit.

Bei Pumpwerksausfall steigt der Wasserpegel im Kanal. WaStop und WaBack schließen automatisch und passiv – ohne Strom oder manuelle Eingriffe.

Kritischer Vorteil: Während elektrische Systeme bei Stromausfall versagen, funktioniert die gravity-basierte Wapro-Lösung zuverlässig weiter.

WaBack RSD ist speziell für diesen Anwendungsfall konzipiert und schützt Rückflussleitungen bei Pumpwerksausfall.

Die Rückstauhöhe hängt von der Membranhärte ab:

• Harte Membran: 8 Meter Wassersäule (mWS)
• Standard Membran: 5 Meter Wassersäule
• Weiche Membran: 3 Meter Wassersäule

Zum Vergleich: Viele Wettbewerbsprodukte sind auf 5 mWS begrenzt. WaStop bietet mit 8 mWS einen signifikanten Sicherheitspuffer.

Ja. WaStop wird häufig in bestehender Infrastruktur nachgerüstet – oft dort, wo andere Rückstausicherungen versagt haben.

Dank konischer Dichtung ist WaStop kompatibel mit:

• Steinzeugrohre
• PVC, PE, HDPE
• Betonrohre (RCP)
• Gusseisenrohre
• Wellblechrohre

Installationsdauer: Typisch 30-60 Minuten. Einfache Montage mit wenigen Werkzeugen.

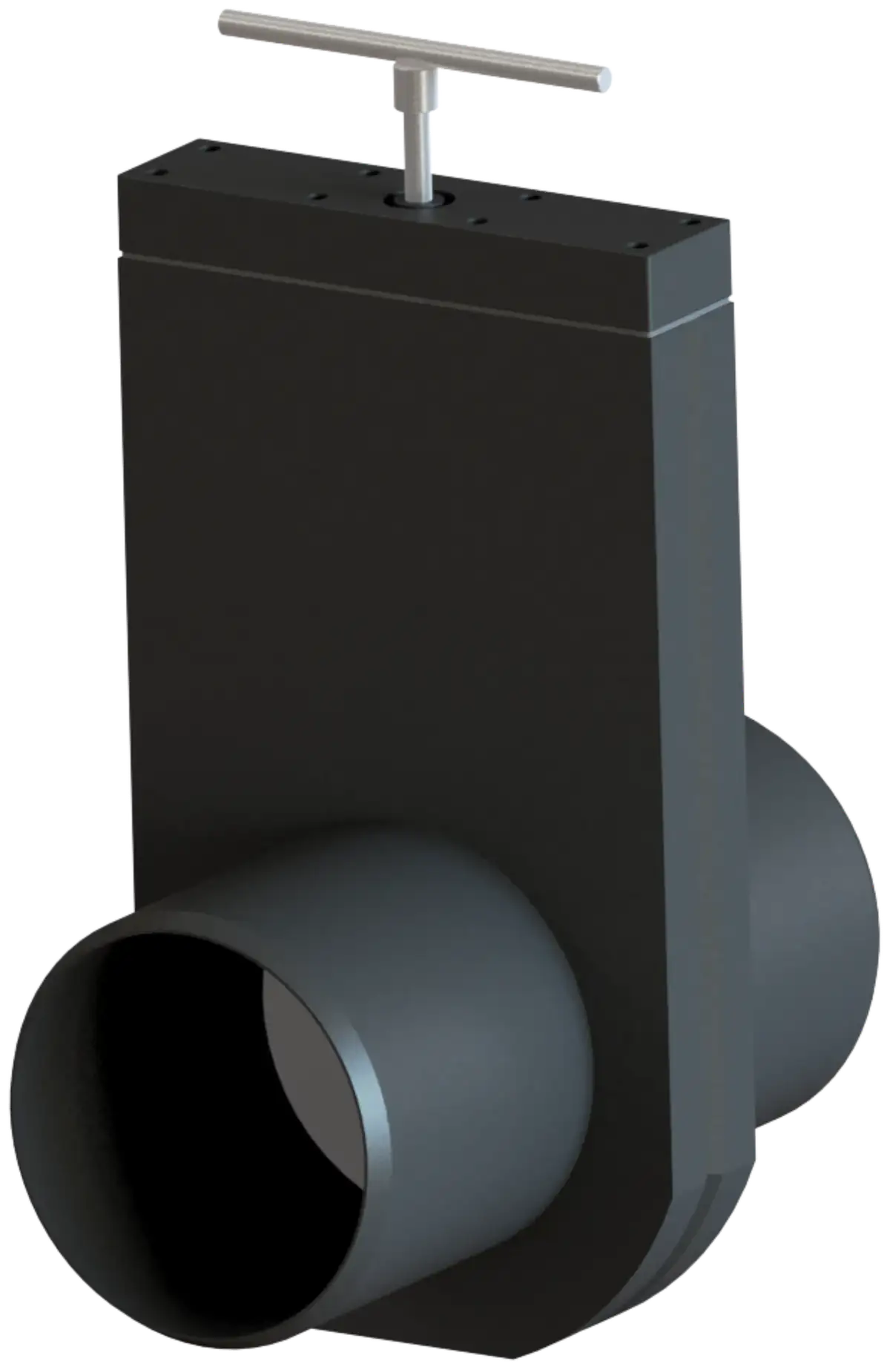

WaGate umfasst mehrere Absperrschieber-Typen für unterschiedliche Anwendungen:

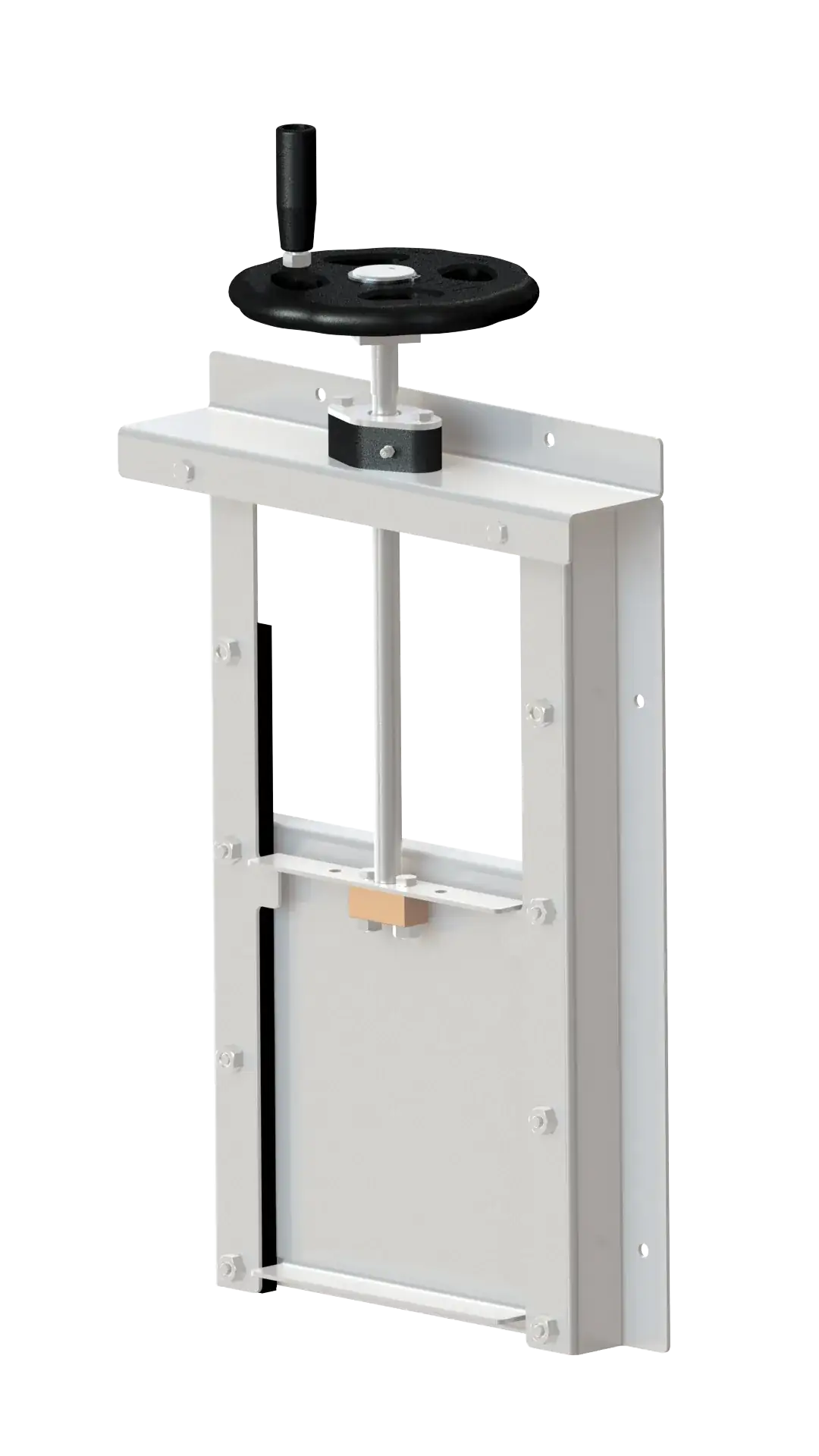

• SPS-TG: Standard-Plattenschieber für kommunale Abwassernetze
• SPM-S-TG: Mit Motorantrieb für Fernsteuerung
• SPM-P-TG: Mit Pneumatikantrieb für schnelle Reaktion
• MTV: Manuell mit Handrad – ohne externe Energie
• OPV: Überlaufschieber für Regenbecken

Alle Modelle sind für stark verschmutztes Abwasser ausgelegt.

Ja. WaBack hat eine Öse am Schwimmer. Der Schwimmer kann angehoben und fixiert werden, um das Ventil vorübergehend manuell zu schließen.

Dies ist nützlich für:

• Wartungsarbeiten am nachgelagerten System
• Temporäre Absperrung bei geplanten Arbeiten
• Notfallsituationen

Der Hauptunterschied liegt im Funktionsprinzip:

• WaStop (Öffnerkontakt): Normalerweise geschlossen. Öffnet bei Durchfluss, schließt bei Gegendruck. Unidirektional.
• WaBack (Schließerkontakt): Normalerweise offen. Schließt nur bei Rückstau. Bidirektional möglich.

Anwendungsempfehlung:

• WaStop: Kanalausläufe, Rohrleitungen ohne Zugangsbedarf

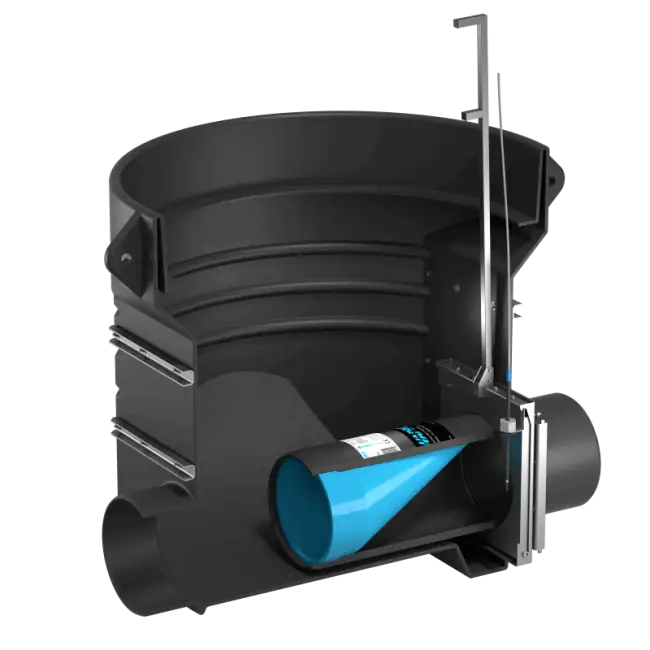

• WaBack: Schachtinstallationen mit Inspektionsbedarf

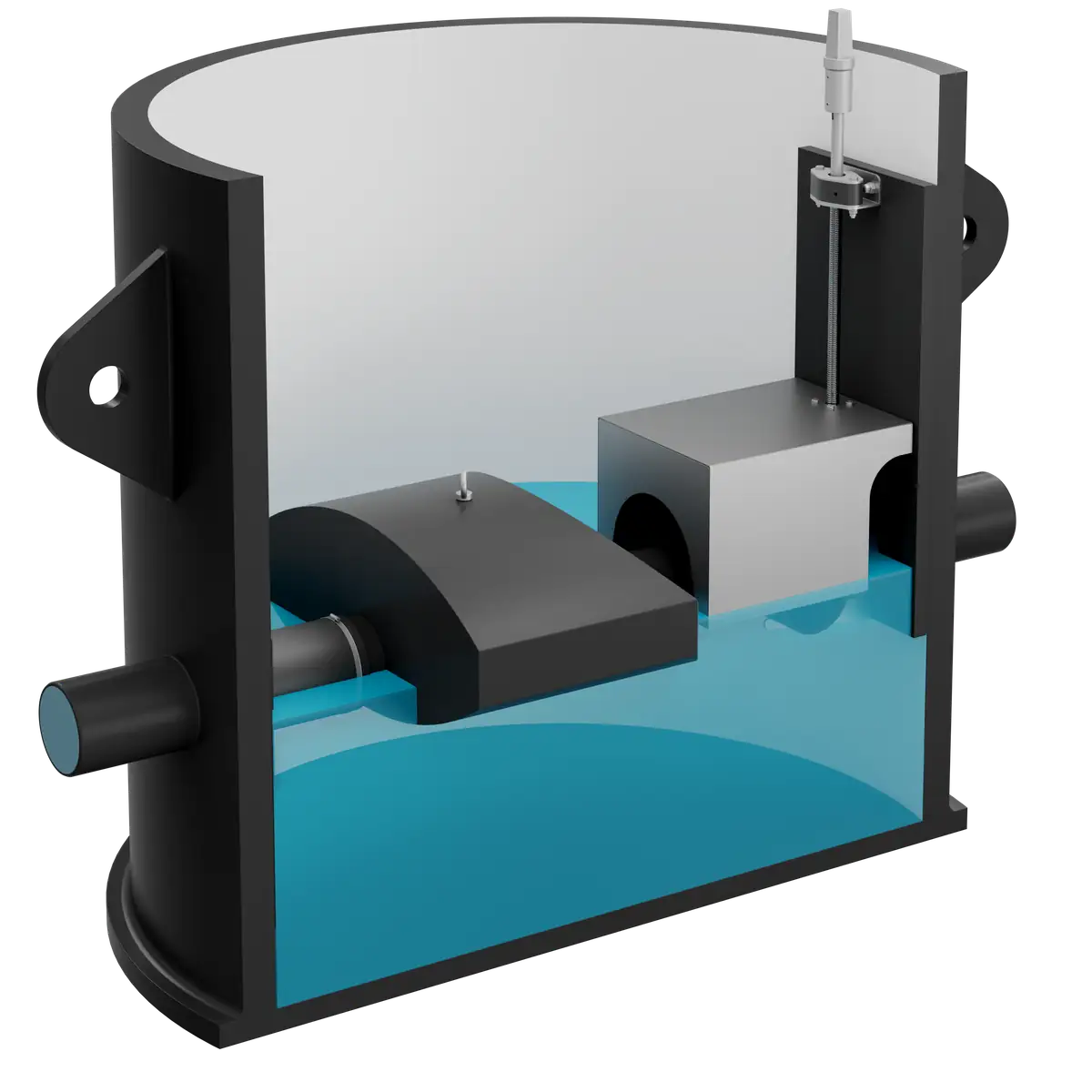

WaReg bietet einen konstanten Durchfluss, sobald die Förderhöhe erreicht ist. Ein Wirbelregler gibt den bemessenen Durchfluss nur bei einer bestimmten Höhe frei – und weniger bei niedrigerem Druck.

Vorteile WaReg:

• Größte Auslassfläche für effiziente Wasserableitung
• Weniger anfällig für Verstopfungen
• Geringerer Wartungsbedarf
• Durchfluss nach Installation anpassbar

Ja. Der Durchfluss kann nach der Installation angepasst werden. Eine neue Messung ist erforderlich. Falls diese Anforderung bekannt ist, sollte dies bei der Bestellung mitgeteilt werden.

Ein einfacher Begrenzer:

• Ist anfälliger für Verstopfungen
• Erfordert häufigere Wartung
• Hat keinen konstanten Durchfluss

WaReg bietet konstanten Durchfluss und die größte Auslassfläche seiner Klasse für effiziente Wasserableitung bei Starkregen.

Für den Gebäudeschutz bietet Wapro zwei Lösungen:

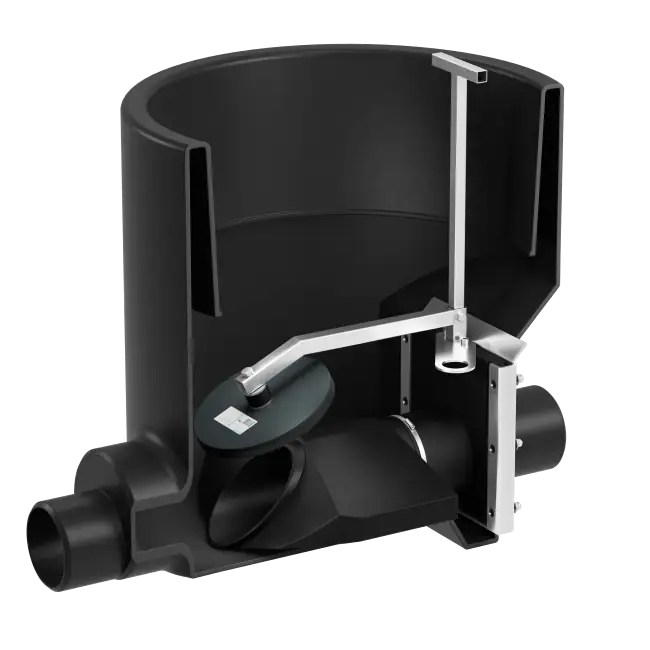

• WaBack Access: Für Außeninstallation mit einfachem Zugang von Bodenhöhe
• WaBack Residential: Kompakte Lösung für Inneninstallation

Beide bieten 100% Schutz gegen Rückstau und widerstehen 5 Metern Gegendruck. Zuverlässig seit über 20 Jahren im Einsatz.

Alle WaBack Standard-Modelle sind für folgende Steigleitungen ausgelegt:

• PP DN600
• PP DN425
• PP DN1000

WaBack wird komplett mit Schacht, Rückstaustopp und Dichtungsring geliefert. Steigleitungen sind separat bestellbar.

WaStop stoppt Luftströme effektiv und verhindert die Geruchsausbreitung über Abwasserleitungen. Die Membran schließt dicht ab und blockiert:

• Gerüche aus dem Kanalsystem
• Schädlinge (Ratten, Insekten)
• Fremdkörper bei Rückstau

Dies ist besonders relevant für Kanalausläufe in Gewässernähe und urbane Entwässerungssysteme.

Ja. WaStop fungiert als effektive Barriere gegen Ratten und Insekten, die über das Kanalsystem eindringen könnten. Die flexible Membran schließt dicht ab, lässt aber normalen Abfluss durch.

Ja. WaStop funktioniert zuverlässig in Salzwasser. Das Produkt wird seit 2002 erfolgreich in marinen Umgebungen eingesetzt.

Materialempfehlung:

• Edelstahl 304: Standard für Süßwasser
• Edelstahl 316: Empfohlen für Salzwasser und hohen Schwefelwasserstoffgehalt

Ja. WaStop eignet sich hervorragend als Schutz vor Sandeinlagerung in Küstennähe und Flussmündungen.

Bei größeren Sandproblemen wird eine Lösung mit mehreren kleineren WaStops empfohlen, um die Durchflussfläche zu optimieren.

Die Lebensdauer beträgt 20-25 Jahre, je nach Einbauort und Medium.

Track Record:

• Produktion seit 1989
• Über 75.000 Installationen weltweit
• Verkauf in 49 Länder
• Getestet von Utah State University, Danish Technological Institute, Kiwa

WaStop verursacht den niedrigsten Druckverlust aller auf dem Markt erhältlichen Rückschlagventile.

Dies ist kritisch für die Effizienz kommunaler Entwässerungssysteme, wo jeder Zentimeter Förderhöhe zählt. Unabhängige Tests bestätigen den vollen Durchflussquerschnitt.

Da Wapro-Produkte keine beweglichen mechanischen Teile haben, ist der Wartungsbedarf minimal.

Empfohlen:

• Jährliche Sichtprüfung
• Nach Rückstau-Ereignis: Durchspülen und Reinigen mit Wasserschlauch
• WaBack Access: Inspektion durch Deckelabheben und Modulherausziehen

Gemäß DIN EN 13564-1 sollte eine dokumentierte Prüfung mindestens halbjährlich erfolgen.

Standardgrößen (DN75-1000): Lagerartikel, sofort lieferbar

Sondergrößen/-anfertigungen: 4-6 Wochen

Ab Schweden (DN100-900): 5-7 Tage. Mit angepassten Fittings: 30-45 Tage

Installationsdauer: Normalerweise 30-60 Minuten. Die Installation ist einfach und erfordert nur wenige Werkzeuge.

Wichtige Faktoren bei der Größenwahl:

• Innendurchmesser des Rohres
• Schachtgröße und Einstiegsdurchmesser
• Bei mehreren passenden Größen: die größte wählen (minimiert Rohreinschränkung)

Einbauanleitungen sind auf Anfrage verfügbar. Kontaktieren Sie unser Vertriebsteam für technische Beratung.

Je nach Anwendung stehen verschiedene Materialien zur Verfügung:

• EPDM: Standard für Abwasser
• Silikon (MVQ): Für spezielle Anwendungen
• Polyurethan: Hohe Abriebfestigkeit

Mehrere Membranhärten existieren je nach Größe und erforderlicher Rückstauhöhe.

Nein. WaStop-Rückschlagventile erzeugen einen einzigartigen pulsierenden Abfluss.

Der Öffnungsdruck sorgt dafür, dass die Membran weit genug öffnet, um Schmutz durchzulassen. Diese Selbstreinigung verhindert Ablagerungen und reduziert den Wartungsbedarf.

Wapro-Produkte entsprechen folgenden relevanten Normen:

• EN 13564-1: Rückstauverschlüsse für Gebäude – Anforderungen
• DIN 19569: Kläranlagen – Baugrundsätze für Bauwerke und technische Ausrüstungen
• DWA-A 139: Einbau und Prüfung von Abwasserleitungen und -kanälen

Prüfinstitute:

• Utah State University (USA) – Hydraulische Leistungstests
• Kiwa (Niederlande) – Qualitätszertifizierung
• Danish Technological Institute – Unabhängige Prüfung

Ja. Wapro stellt Ausschreibungstexte in folgenden Formaten zur Verfügung:

• GAEB XML: Für deutsche Ausschreibungen (VOB)
• ÖNORM A 2063: Für österreichische Projekte
• Word/PDF: Für individuelle Anpassungen

Kontaktieren Sie unser Vertriebsteam für projektspezifische Ausschreibungstexte. Die Texte enthalten alle technischen Spezifikationen gemäß LV-Anforderungen.

Technische Zeichnungen sind für alle Produktlinien verfügbar:

• 2D-CAD: DWG, DXF (AutoCAD-kompatibel)
• 3D-Modelle: STEP, SAT auf Anfrage
• PDF-Datenblätter: Mit Maßzeichnungen und Einbaudetails

Hinweis: BIM-Objekte (Revit, IFC) sind in Vorbereitung. Kontaktieren Sie uns für den aktuellen Stand.

→ Produktdatenblätter auf wapro.com

Die erforderliche Rückstauhöhe ergibt sich aus:

• Rückstauebene: Höchster Wasserstand im Kanalsystem bei Bemessungsregen
• Einbauhöhe: Höhe des Rückstauverschlusses unter Rückstauebene
• Sicherheitszuschlag: Mindestens 0,5 m über max. Rückstauebene

Formel: h_erf = (Rückstauebene - Einbauhöhe) + Sicherheit

WaStop Kapazität:

• Standard-Membran: 5 m Wassersäule
• Harte Membran: 8 m Wassersäule

Bei Überschreitung der Kapazität kontaktieren Sie uns für Sonderlösungen.

Dimensionierungsparameter:

• Q_ab: Erforderlicher Drosselabfluss [l/s]
• h_min: Mindeststauhöhe für konstanten Abfluss [m]
• h_max: Maximale Stauhöhe [m]

WaReg-Vorteil: Konstanter Abfluss über den gesamten Stauhöhenbereich (im Gegensatz zu Wirbelreglern, die Q nur bei h_Bemessung erreichen).

Verfügbare Durchflussraten: 5 l/s bis 500+ l/s je nach DN

Für projektspezifische Dimensionierung kontaktieren Sie unser technisches Team mit Ihren Bemessungsdaten.

Standard-Materialien:

• Gehäuse: Edelstahl EN 1.4404 (AISI 316L) – säurebeständig
• Membran: EPDM – chemikalienbeständig, ölbeständig
• Befestigungselemente: Edelstahl A4 (316)

Für aggressive Medien:

• Salzwasser/Marine: Edelstahl 316 empfohlen
• Hoher H₂S-Gehalt: Edelstahl 316 mit EPDM
• Chemische Industrie: Anfrage für Sonderwerkstoffe

Materialzertifikate (3.1 nach EN 10204) auf Anfrage verfügbar.

Wapro-Produkte sind primär passive Systeme ohne elektronische Komponenten. Für die Integration in Leitsysteme gibt es folgende Optionen:

• WaGate mit Motorantrieb: Steuerung über 4-20mA oder Modbus
• Stellungsrückmeldung: Endschalter für Auf/Zu-Status
• Füllstandssensoren: Externe Sensoren im Schacht

Vorteil passiver Systeme: Funktionieren auch bei Kommunikationsausfall oder Stromausfall zuverlässig.

Standardlieferung enthält:

• Einbauanleitung (DE/EN)
• Wartungsanleitung
• Technisches Datenblatt
• Konformitätserklärung (CE)

Auf Anfrage:

• Materialzertifikate (3.1 nach EN 10204)
• Prüfprotokolle
• Projektspezifische Dokumentation
• As-Built-Zeichnungen
