WaBack Rückstauventil
Schachtlösung für Abwassersysteme mit hohen Durchflussanforderungen. Installierbar in bestehende Schächte und Kammern – wartungsfrei und langlebig für kommunale Infrastruktur.
WaBack
Intelligente Rückstausicherung
WaBack ist die intelligente Lösung für Rückstausicherung in Schächten und Kammern. Das System kombiniert maximale Durchflusskapazität mit zuverlässigem Schutz vor Rückstau – ideal für kommunale Abwassersysteme.
Anfrage stellen
WaBack Modelle
Schachtbasierte Rückstausicherungen für unterschiedliche kommunale Anforderungen und Einbausituationen.
WaBack Access
Für Betreiber mit Inspektionspflichten: Integrierter Kontrollschacht auf Bodenniveau ermöglicht Sichtprüfung und Wartung ohne Schachteinstieg. Ideal für Stadtwerke und Kommunen.

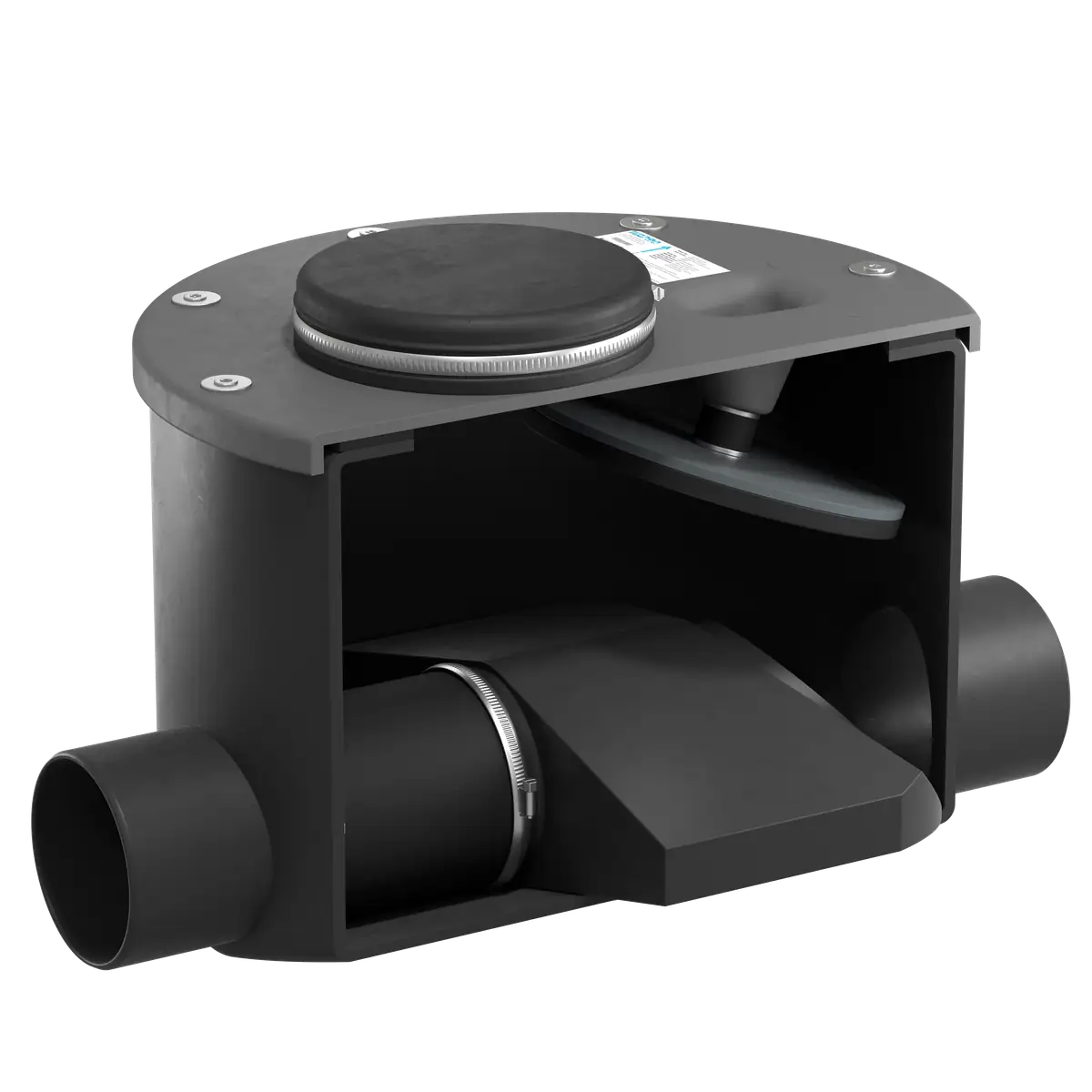

WaBack RSD
Kompakte Ausführung für Grundstücksanschlüsse und kommunale Liegenschaften in tiefliegenden Gebieten. Schützt vor Rückstau und Überschwemmung – wartungsarm mit einfachem Einbau.
Das Problem: Rückstau in Schächten
Bei Starkregenereignissen können Abwasserschächte überflutet werden. Das Wasser staut sich zurück und kann in angeschlossene Leitungen und Gebäude eindringen.
Herausforderungen:
- Überflutung von Schächten und Kammern
- Rückstau in angeschlossene Systeme
- Beschränkte Zugänglichkeit für Wartung
- Hohe Durchflussmengen bei Starkregen
- Komplexe Einbausituationen
Die Lösung: WaBack System
WaBack ist speziell für den Einbau in Schächten und Kammern konzipiert. Das System bietet maximale Durchflusskapazität bei normalem Betrieb und schließt zuverlässig bei Rückstau.
Vorteile:
- Maximale Durchflusskapazität
- Automatische Rückstausicherung
- Robuste Konstruktion für raue Umgebungen
- Einfache Installation in Bestandsschächten
- Optional mit Inspektionszugang (WaBack Access)
Technische Daten
| Nennweiten | DN 110 – DN 315 |
|---|---|
| Schachtdurchmesser | Ø 425 / 600 / 1000 mm |
| Schachtmaterial | PE (Polyethylen) |
| Halterung | Edelstahl EN 1.4404 (AISI 316L) |
| Dämpfer/O-Ring | EPDM |
| Stromversorgung | Keine erforderlich (gravity-basiert) |
|---|---|
| Wartungsintervall | Jährliche Sichtprüfung |
| Prüfnorm | EN 13564 (Wasserdichtheit) |
| Max. Rückstaudruck | 5 m Wassersäule (Access Large) |
| Anwendung | Regen- & Abwasser |
Detaillierte Spezifikationen
Technische Daten aller WaBack Rückstausicherungs-Modelle – direkt vom Hersteller.
WaBack Standard
DN 110 – DN 315Schachtlösung Ø 600mm für Abwassersysteme mit hohen Durchflussanforderungen.
| Modell | DN | Dimension (mm) | Gewicht (kg) | Schließkopf (mmH₂O) | Baulänge (mm) | Min. Tiefe (mm) |
|---|---|---|---|---|---|---|
| WaBack 110-600 | DN 110 | 110 | 24 | 100 | 900 | 650 |
| WaBack 160-600 | DN 160 | 160 | 24 | 145 | 990 | 650 |
| WaBack 200-600 | DN 200 | 200 | 26 | 145 | 990 | 650 |
| WaBack 315-800 | DN 315 | 315 | 35 | 340 | 1200 | 800 |
WaBack Access
DN 110 – DN 160Schacht Ø 425mm – Ventil von Oberfläche entnehmbar, einfache Wartung ohne Schachteinstieg.
| Modell | DN | Schacht-Ø (mm) | Gewicht (kg) | Schließkopf (mmH₂O) | Baulänge (mm) | Min. Tiefe (mm) |
|---|---|---|---|---|---|---|
| WaBack Access DN110 | DN 110 | 425 | 13 | 100 | 717 | 600 |
| WaBack Access DN160 | DN 160 | 425 | 14 | 145 | 740 | 600 |
WaBack Access Large
DN 110 – DN 200Schacht Ø 1000mm – für Installationstiefen bis 2,5 m mit 1,8 m Verlängerungsstange. Max. Rückstaudruck: 5 m Wassersäule.
| Modell | DN | Schacht-Ø (mm) | Gewicht (kg) | Schließkopf (mmH₂O) | Baulänge (mm) | Max. Tiefe (mm) |
|---|---|---|---|---|---|---|
| WaBack Access Large DN110 | DN 110 | 1000 | 45 | 100 | 1100 | 2500 |
| WaBack Access Large DN160 | DN 160 | 1000 | 48 | 145 | 1150 | 2500 |
| WaBack Access Large DN200 | DN 200 | 1000 | 52 | 145 | 1200 | 2500 |
Material: Schacht PE, Halterung EN 1.4404 (AISI 316L), Dämpfer EPDM, Schieber PVC | Norm: EN 13564 | Rohranschluss: PE
Häufig gestellte Fragen
Was ist WaBack?
WaBack ist eine intelligente Rückstausicherung, die speziell für den Einbau in Schächten und Kammern entwickelt wurde. Sie kombiniert maximale Durchflusskapazität mit zuverlässigem Rückstauschutz.
Für welche Anwendungen ist WaBack geeignet?
WaBack eignet sich für kommunale Abwassersysteme, Regenwasserbewirtschaftung, Pumpstationen und alle Anwendungen, bei denen Rückstau in Schächten verhindert werden muss.
Was ist WaBack Access?
WaBack Access ist eine Variante mit integriertem Inspektionszugang, der eine einfache Wartung und Inspektion ohne vollständige Demontage ermöglicht.
Kann WaBack in bestehende Schächte eingebaut werden?
Ja, WaBack ist für die Nachrüstung in bestehende Schächte und Kammern konzipiert. Das System lässt sich flexibel an verschiedene Einbausituationen anpassen.
WaBack für Ihr Projekt
Sie möchten WaBack in Ihrem Abwassersystem einsetzen? Kontaktieren Sie uns für eine individuelle Beratung und ein Angebot.
Kontakt aufnehmen
