WaStop Rückstauventil
Die bewährte Lösung für kommunale Kanalnetze und Pumpstationen. Membranbasierte Rückflusssperre für DN75 bis DN2000 – arbeitet vollautomatisch durch Differenzdruck, selbstreinigend nach jedem Rückstauereignis.
WaStop
Rückschlagventil
Das WaStop Rückschlagventil bietet zuverlässigen Schutz vor Rückfluss, Überflutung und Geruchsbelästigung – ganz ohne Strom oder manuelle Bedienung. Mit seinem einzigartigen Differenzdrucksystem funktioniert WaStop in jeder Einbausituation.
Anfrage stellen
WaStop Modelle
Hier finden Sie unser Sortiment an WaStop Rückstauventilen – angepasst an verschiedene Anforderungen, Dimensionen und Einbauarten.
WaStop Access
Für Anwendungen mit Inspektionsanforderungen: Integrierter Kontrollschacht ermöglicht Sichtprüfung und Wartung auf Bodenniveau. Ideal für Stadtwerke und Betreiber mit regelmäßigen Wartungsintervallen.
WaStop Kunststoffserie
Kosteneffiziente Alternative für Nachrüstungen in bestehenden Rohrsystemen. Schnelle Inline-Montage ohne Schachtarbeiten, minimaler Druckverlust im Normalbetrieb. Geeignet für kleinere Nennweiten.
WaStop Bodenablauf
Speziell für Tiefgaragen, Unterführungen und Kellerräume öffentlicher Gebäude. Verhindert Rückstau über Bodenabläufe bei Starkregenereignissen – kompakte Bauform für einfache Integration.
WaStop Residential
Objektschutz für Mehrfamilienhäuser und kommunale Liegenschaften. Installation am Grundstücksanschluss oder im Gebäudeinneren – bewährter Rückstauschutz nach DIN-Anforderungen.
Das Problem: Rückstau bei Starkregen
Bei Starkregenereignissen oder Hochwasser kann die Kanalisation überlastet werden. Das Wasser staut sich zurück und kann über Schächte, Einläufe oder Leitungen in Gebäude und Anlagen eindringen.
Die Folgen:
- Überflutung von Kellern und Anlagen
- Geruchsbelästigung durch Abwasser
- Eindringen von Schädlingen
- Kostspielige Sanierungsmaßnahmen
- Betriebsunterbrechungen
Die Lösung: WaStop Membranventil
WaStop ist eine vollautomatische Lösung, die vor Rückfluss, Überflutung und Geruchsbelästigung schützt. Das patentierte Differenzdrucksystem arbeitet rein gravity-basiert.
So funktioniert es:
- Bei normalem Durchfluss öffnet sich die Membran
- Bei Rückstau schließt der Wasserdruck die Membran automatisch
- Schwallspülung reinigt die Membran nach dem Ereignis
- Keine Stromversorgung erforderlich
- Keine beweglichen mechanischen Teile
Technische Daten
Allgemeine Spezifikationen für alle WaStop Rückstauventile
| Rohrdurchmesser | DN75 – DN2000 |
|---|---|
| Max. Rückstauhöhe | Bis zu 8000mm |
| Membranmaterial | Elastomer (EPDM) |
| Gehäusematerial | Edelstahl EN 1.4404 (AISI 316L) |
| Einbaulage | Horizontal oder vertikal |
| Stromversorgung | Keine erforderlich (gravity-basiert) |
|---|---|
| Wartungsintervall | Jährliche Sichtprüfung |
| Prüfnorm | EN 13564 (Wasserdichtheit) |
| Zertifizierung | Utah State Univ., Kiwa |
| Anwendung | Regen- & Abwasser |
Detaillierte Spezifikationen
Technische Daten aller WaStop Rückstauventil-Modelle – direkt vom Hersteller.
WaStop Rückstauventil – Standard-Edelstahl
DN 100 – DN 900Membranbasiertes Rückschlagventil für kommunale Kanalnetze. Gravity-basiert ohne Stromversorgung.
| Modell | DN | Dimension (mm) | Gewicht (kg) | Max. Durchfluss (l/s) | Ventillänge (mm) | Rohr-Ø min-max (mm) |
|---|---|---|---|---|---|---|
| WaStop 97 | DN 100 | 96 | 0.8 | 16 | 210 | 98 – 106 |
| WaStop 101 | DN 100 | 100 | 0.9 | 20 | 215 | 101 – 111 |
| WaStop 116 | DN 125 | 115 | 1.8 | 26 | 235 | 117 – 125 |
| WaStop 146 | DN 150 | 144.5 | 2.6 | 36 | 300 | 146 – 159 |
| WaStop 183 | DN 200 | 181 | 4.0 | 64 | 385 | 182 – 200 |
| WaStop 193 | DN 200 | 193 | 4.5 | 72 | 400 | 194 – 211 |
| WaStop 215 | DN 200 | 215 | 5.2 | 90 | 425 | 217 – 229 |
| WaStop 230 | DN 250 | 228 | 6.0 | 100 | 455 | 230 – 248 |
| WaStop 240 | DN 250 | 239 | 6.5 | 110 | 470 | 241 – 260 |
| WaStop 265 | DN 300 | 263 | 8.0 | 136 | 505 | 266 – 284 |
| WaStop 283 | DN 300 | 281 | 9.0 | 155 | 540 | 284 – 303 |
| WaStop 290 | DN 300 | 289 | 9.5 | 164 | 550 | 291 – 312 |
| WaStop 340 | DN 350 | 338 | 12.0 | 222 | 630 | 340 – 362 |
| WaStop 370 | DN 370 | 368 | 14.0 | 266 | 680 | 370 – 393 |
| WaStop 390 | DN 400 | 388 | 16.0 | 295 | 715 | 390 – 413 |
| WaStop 440 | DN 450 | 438 | 20.0 | 375 | 800 | 440 – 465 |
| WaStop 490 | DN 500 | 488 | 25.0 | 465 | 890 | 490 – 518 |
| WaStop 515 | DN 525 | 513 | 28.0 | 515 | 935 | 515 – 545 |
| WaStop 590 | DN 600 | 588 | 35.0 | 680 | 1065 | 590 – 623 |
| WaStop 690 | DN 700 | 688 | 45.0 | 925 | 1245 | 690 – 728 |
| WaStop 750 | DN 750 | 748 | 55.0 | 1100 | 1350 | 750 – 790 |
| WaStop 790 | DN 800 | 788 | 60.0 | 1220 | 1420 | 790 – 833 |
| WaStop 885 | DN 900 | 883 | 75.0 | 1530 | 1590 | 885 – 933 |
Material: Befestigungselemente EN 1.4404 (AISI 316L), Dichtung EPDM | Norm: EN 13564 | Max. Fließgeschwindigkeit: 2 m/s

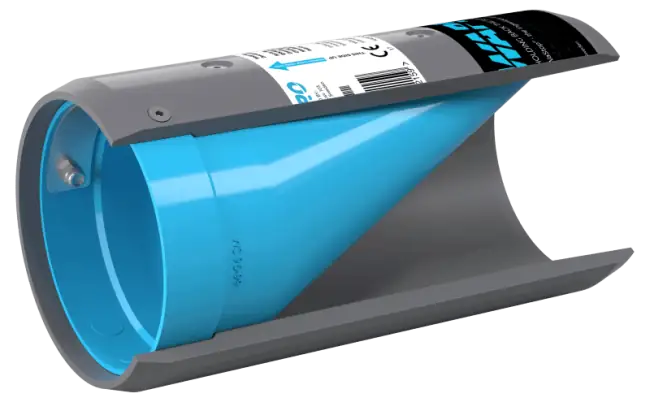

WaStop Kunststoffserie (PVC/PE)
DN 75 – DN 315Kosteneffiziente Lösung für kleinere Nennweiten – schnelle Inline-Montage ohne Spezialwerkzeug.
| Modell | Material | DN | Gewicht (kg) | Max. Durchfluss (l/s) | Ventillänge (mm) |
|---|---|---|---|---|---|
| WaStop 75 PVC | PVC | DN 75 | 0.3 | 9 | 125 |
| WaStop 110 PVC | PVC | DN 110 | 0.7 | 19 | 210 |
| WaStop 125 PVC | PVC | DN 125 | 0.9 | 19 | 240 |
| WaStop 160 PVC | PVC | DN 160 | 2.0 | 40 | 310 |
| WaStop 200 PVC | PVC | DN 200 | 3.7 | 63 | 400 |
| WaStop 250 PE | PE | DN 250 | 6.3 | 64 | 480 |
| WaStop 315 PE | PE | DN 315 | 11.0 | 198 | 600 |
WaStop Access
DN 110 – DN 160Integrierter Kontrollschacht für Inspektion und Wartung auf Bodenniveau.
| Modell | DN | Schacht-Ø (mm) | Höhe (mm) | Baulänge (mm) | Gewicht (kg) | Min. Tiefe (mm) |
|---|---|---|---|---|---|---|
| WaStop Access DN110 | DN 110 | 484 | 545 | 717 | 13 | 600 |
| WaStop Access DN160 | DN 160 | 495 | 557 | 740 | 14 | 600 |
Material: Schacht PE, Halterung EN 1.4404 | Rohranschluss: PE | Norm: EN 13564
Warum WaStop?
WaStop ist eine zukunftssichere Wahl für den Überflutungsschutz.
Fortschrittlicher Schutz
Technisch überlegene Lösung ohne Stromversorgung. Spart Energie über die gesamte Lebensdauer.
Effiziente Durchflussregelung
Das selbstabdichtende System optimiert die Durchflusseigenschaften und reduziert Druckverluste.
Umweltschutz
Verhindert, dass Abwasser in saubere Wasserquellen gelangt, und senkt das Risiko von Umweltschäden.
Flexibler Einbau
Passt sich unterschiedlichen Rohrdurchmessern und Einbausituationen an – ideal für kommunale und private Anwendungen.
Häufig gestellte Fragen
Wie funktioniert das WaStop Rückschlagventil?
WaStop verwendet eine flexible Elastomer-Membran, die sich bei normalem Durchfluss öffnet und bei Rückstau automatisch durch den Wasserdruck schließt. Das System funktioniert gravity-basiert ohne Stromversorgung.
Welche Rohrdurchmesser unterstützt WaStop?
WaStop ist in Größen von DN75 bis DN2000 erhältlich und deckt damit sowohl kleinere Leitungen als auch große kommunale Hauptsammler ab.
Wie hoch ist die maximale Rückstauhöhe?
WaStop bietet eine maximale Rückstauhöhe von bis zu 8000mm – geeignet für anspruchsvolle kommunale Anwendungen mit hohen Wassersäulen.
Wie oft muss WaStop gewartet werden?
WaStop erfordert nur minimale Wartung. Eine jährliche Sichtprüfung wird empfohlen. Die Lebensdauer beträgt 20-25 Jahre.
Ist WaStop für Abwasser geeignet?
Ja, WaStop ist sowohl für Regenwasser als auch für Abwasser geeignet. Die chemikalienbeständige Elastomer-Membran ist für verschiedene Medien ausgelegt.
WaStop für Ihr Projekt
Sie möchten WaStop in Ihrem Projekt einsetzen? Kontaktieren Sie uns für eine individuelle Beratung, Ausschreibungstexte oder ein Angebot.
